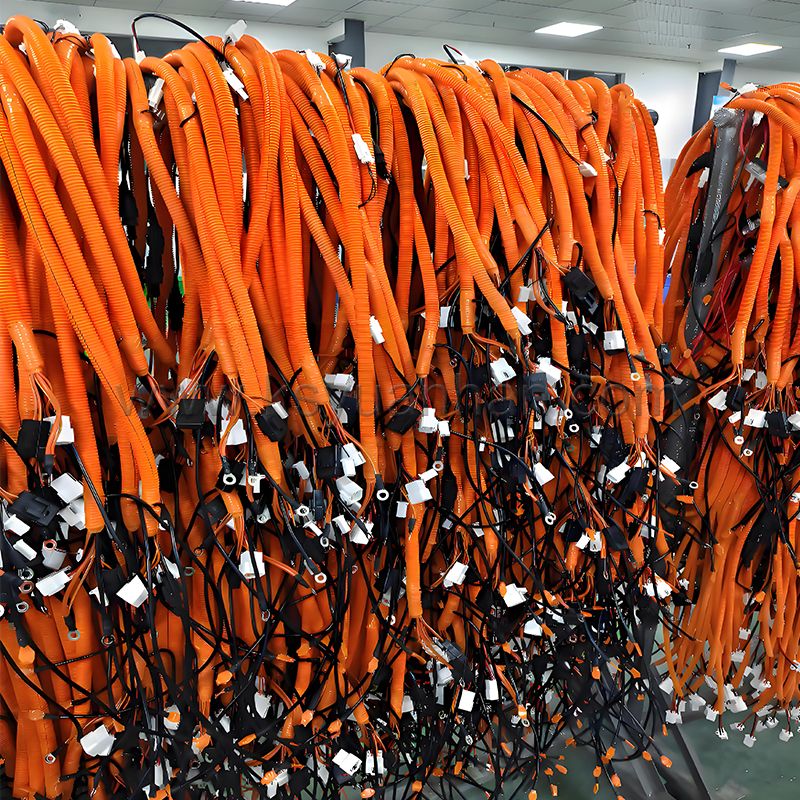

隨著全球新能源汽車產業的快速發展，高壓線束作為電動汽車能量傳輸?shù)?quot;大動脈"，其加工質量直接影響整車的安全性和可靠性。與傳統燃油車低壓線束相比，新能源高壓線束需要承受300V-800V的工作電壓和200A以上的大電流，這對材料選擇、生產工藝和質量控制提出了更高要求。本文將系統解析新能源高壓線束從原材料到成品的完整加工流程。

一、高壓線束核心材料選擇

1.         導體材料：采用多股絞合銅線（截面積16mm2-150mm2），鍍錫處理增強抗氧化能力，特殊場景使用鍍銀銅線降低接觸電阻

2. 絕緣材料：交聯聚乙烯（XLPE）、硅橡膠或聚四氟乙烯（PTFE），耐溫等級需達到150℃-200℃

3. 屏蔽層：雙層屏蔽結構（鋁箔+編織銅網），屏蔽覆蓋率≥85%，有效抑制電磁干擾

4. 護套材料：阻燃TPE或TPU材料，通過UL94 V-0阻燃認證，耐磨系數需達到行業標準

二、線束設計驗證階段

1.       3D布線模擬：利用CATIA軟件進行整車線束布局仿真，規避機械干涉和熱源區域電氣性能計算：精確計算電壓降（≤3%）、溫升（ΔT≤40℃）和載流量裕度

2. EMC仿真測試：通過CST軟件預測電磁輻射值，優化屏蔽層結構

3. 樣品環境測試：進行2000小時鹽霧試驗、3000次插拔測試和-40℃~150℃溫度沖擊試驗

三、核心加工工藝流程
（一）線纜預處理

1. 自動裁線：采用伺服驅動裁線機，精度控制在±1mm內，切口要求平整無毛刺

2. 激光打標：使用紫外激光在護套表面刻印線號、規格等信息，深度0.15-0.3mm

3. 端子壓接：全自動壓接機完成，壓接高度公差±0.02mm，剖面分析金相需達VW60330標準

4. 屏蔽處理：雙層屏蔽層分別處理，鋁箔層360°包覆，銅網編織密度≥90%

（二）組件裝配

1. 注塑成型：采用立式注塑機，模具溫度控制在80±5℃，保壓時間根據材料厚度設定

2. 防水處理：使用雙重密封結構（橡膠墊圈+灌封膠），防護等級達到IP67/IP6K9K

3. 高壓連接器裝配：氣動壓接設備施加50-80N·m扭矩，接觸電阻＜0.5mΩ

4. 線束捆扎：耐高溫扎帶間隔150-200mm固定，彎曲半徑≥5倍線徑
